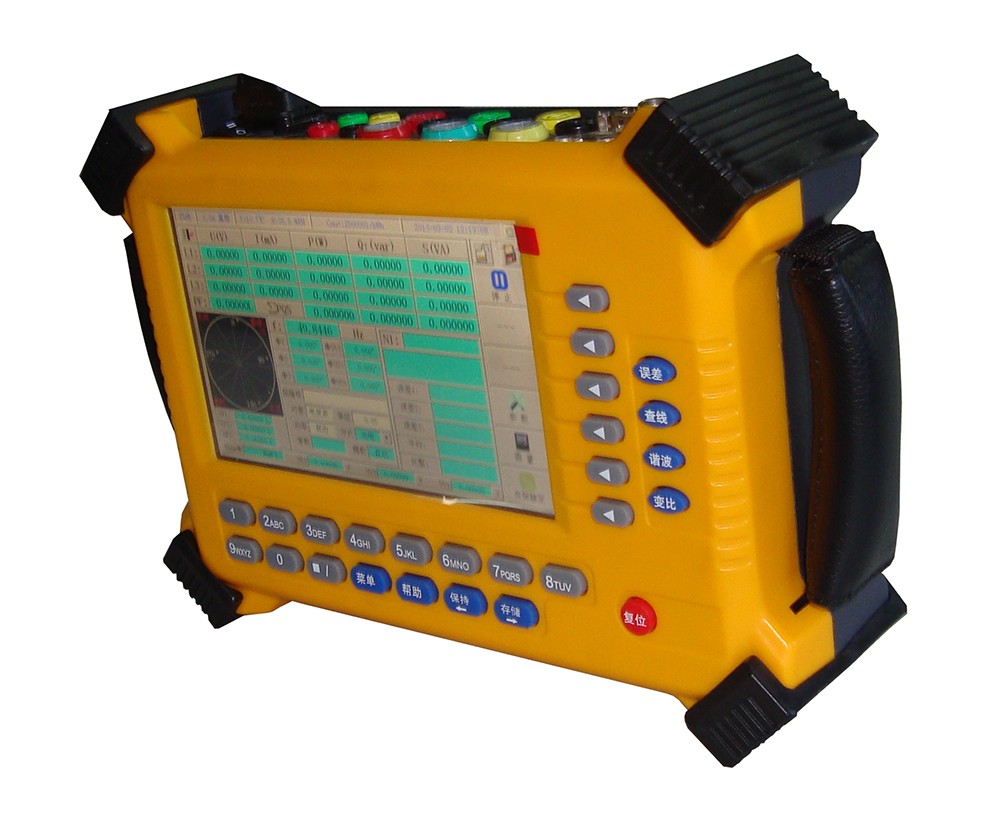

概述（LYDJ8800新型電力設備“便攜式電能表現場校驗儀"設計精巧，結構簡單）

是我公司經廣泛走訪用戶，借鑒國內外同類產品的優點，推出的*新產品。該產品測量部分采樣高速A/D轉換送DSP進行數字處理，大大提高了測量的準確度及穩定性。中央處理部分采用32位ARM嵌入式技術，使得該儀器界面新穎、功能豐富、操作清晰簡單、性能穩定。準確度等級：0.05級。

功能特點：（LYDJ8800新型電力設備“便攜式電能表現場校驗儀"設計精巧，結構簡單）

采用7寸800 X 480 分辨率真彩TFT高亮液晶屏，陽光下清晰可見。一屏顯示所有測量參數、向量圖、諧波失真度、校驗參數設置，不切換界面即可校驗電能表誤差。

觸摸屏、按鍵都可操作，操作更方便、快捷。

能同時測量電壓、電流、功率、相位、頻率并校驗誤差；且電壓、電流（1A、10A之間）能自動換檔。

三相四線、三相三線有功電能表，各種無功電能表（Q90、Q60）實負荷校驗。

具有基波測量模式，可實現基波表的校驗。

具有兩個電能脈沖輸入端口，可同時校驗兩塊表（主、副表），或同時校驗一塊多功能表的有功、無功誤差，也可有功表和無功表同時校驗。

輸出電能常數可設置，方便校準該儀器。

具有誤差化整功能，根據被校電能表的精度等級，自動進行誤差化整。

測量CT變比、比差、角差、及極性。

可測量環境溫度、濕度。并可計錄測量時的環境溫度、濕度；

可分析0～51次諧波，可測量各次諧波含量、幅值、相對基波相位。并用直方圖顯示，且直方圖具有放大功能，便于觀察分析。

波形顯示，且具有放大功能。

用戶可根據需要選配5A、10A、100A、200A、500A、1000A、2000A鉗表或選用柔性線圈（lokovski線圈）5000A、10000A，實現低壓電能計量裝置綜合誤差的實負荷測量?？赏瑫r(shí)配3種鉗表。

自動識別電流接入方式，用戶不需設置。

具有電能累計功能。可進行電能表現場走字試驗，校計度器誤差、校核常數。有功電能、無功電能、視在電能可同時累計。

豐富的向量圖顯示，以滿足各種用戶習慣。

可實現三相三線、三相四線錯誤接線的現場快速判別。并給出糾正步驟。也可計算錯誤接線下的更正系數、追補電量。

支持條形碼輸入，從而現場可實現現場免輸入校驗參數而快速校驗誤差。（用戶選配）

支持?jǐn)?shù)字輸入、字母輸入、符號輸入、漢字輸入。

具有各種測量數據的存儲、上傳功能。支持RS232、USB通訊。可通過U盤導出導入測量數據。并可接受PC機下傳的校驗計劃，在現場以各種條件（局編號、戶號、用戶名）快速查到該表的校驗參數?？纱鎯?chǔ)1000塊表的測量數據。

裝配有硬時鐘可直接顯示當前的時間與日期，可隨時記錄測試時間。

具有RS-485接口，可現場進行抄讀電量，進行電能表通信檢查。

可擴展測量：PT二次壓降、PT二次負荷、CT二次負荷。

留有GPS接口，可對多功能表進行校時、授時。

電源工作范圍：45～450V，具有內接和外接兩種接線方式，適應性強，安全可靠。

性能指標:

電壓、電流、有功功率、有功電能（內置電流互感器）準確度等級：0.05級。

無功功率、無功電能準確度等級：0.1級。

電壓輸入：30V～560V，60V、120V、240V、480V四檔，自動換檔。

電流輸入：內置電流互感器：0.02～6A,自動換檔。

鉗形表：可選5A、10A、20A、100A、200A、500A、1000A和2000A。

柔性線圈（lokovski線圈）:5000A、10000A。

基本誤差（LYDJ8800新型電力設備“便攜式電能表現場校驗儀"設計精巧，結構簡單）

相位測量范圍：0.000°～360°（或0.000°～±180°），分辨率：0.001°。

準確度：±0.05°（電流輸入>10%Ib）

頻率測量：分辨率：0.001H在，準確度：±0.01Hz。

輸入電能脈沖：TTL電平，*高頻率≤２ＭＨz。

輸出電能脈沖：自動常數時，額定量程：f=60KHz。手動常數時可在1～250000之間設置。

溫度系數：5ppm。

低壓輸入阻抗：>750KΩ；

電流輸入阻抗：<0.05Ω;

輸入信號頻率：45～65Hz；

PT二次壓降準確度(90%～110%Un)：角差0.2′；比差0.02%；

PT、CT二次負荷測量準確度：1.0級

測量范圍：導納：1.0～99.99（ms）;

阻抗：0.1～8（Ω）；

時鐘測量準確度：±0.5ppm; 0.05秒/天；

供電電源：頻率50Hz,范圍45～450V；

功率消耗：≤11VA；

工作環境溫度：-10℃～40℃  濕度：30～80%RH；

體積：長245mm X 寬168mm X 高70mm；

自重：1.8Kg。

工作原理：（LYDJ8800新型電力設備“便攜式電能表現場校驗儀"設計精巧，結構簡單）

    電壓、電流輸出分別經電阻分壓取樣和電流互感器取樣變成小信號后，并經放大電路放大到A/D合適的信號幅度，經A/D變換成數字信號后送到DSP進行各種運算。經DSP運算后得到各種需要的測量結果然后送到上位機Arm,從而將各種測量數據顯示到液晶屏幕上。

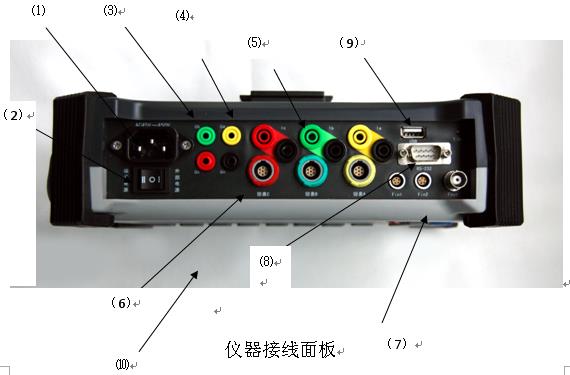

端子面板

電源插座

電源開關

溫度傳感器

電壓接線端子

電流接線端子

鉗表接口

脈沖輸入接口、脈沖輸出接口

RS-232、RS-485串行通訊接口

USB接口

接線

在使用該儀器進行測量的**步就是如何正確地接線，只有正確的接線才能獲得有效的測試結果，如果接線錯誤則得不到正確結果；在現場一般是不斷電測試，所以更要保證接線正確，否則可能導致儀器的損壞，嚴重的可能導致現場供電設備的損壞或傷及操作人員，造成不必要的損失。所以在測試前一定要根據現場不同的測試對象進行正確的接線。

6. 1  開機

在接線前首先要打開儀器電源，把儀器放于平整的工作臺面上，距離要測試設備接線點一米左右，電源插頭可直接接插于~220V市電接口，如果在現場沒有~220V接口，可拔掉電源線不用，直接從電壓輸入端子取電也就是從電壓互感器的低壓側取電，此時要注意低壓輸出電壓是否在45~450V范圍之內并且保證該儀器的功耗在互感器的輸出功率范圍之內。用市電接口時，電源開關撥到外接側，用互感器低壓側時，電源開關撥到內接側。在正確接通電源之后即可打開電源開關，儀器進入如下初始畫面，大約10秒后自動進入誤差校驗界面（或主菜單，根據儀器設置）。

              圖６.１　開機界面

6. 2  電壓接線

將被校表電壓信號直接接入儀器面板電壓接線端子，注意A、B、C相、零線要正確接入相應的端子。

校驗單相電能表

Ua接火線，Un接零線。

校驗三相三線電能表（Δ接法）

Ua、Uc端子分別接A相、C相電壓，Un端子接B相電壓。

校驗三相四線電能表（Y接法）

Ua、Ub、Uc分別接A相、B相、C相電壓，Un接零線。

注意：且勿將電流信號接在電壓端子上，這樣可能造成互感器二次開路，損壞互感器！

6.3  電流接線

（1） 直接接線

按儀器面板電流接線端子分別將A、B、C三相電流正確串聯接入被?；芈?。

如果在現場接入互感器二次回路時，要嚴格按照以下次序進行：

 將A、B、C三相電流回路并聯接入測試電的兩端，注意極性的正反。

 檢查接線是否正確，確認接線牢靠，無開路可能。

 斷開接入點回路，讓電流流過該儀器，進行測試工作。

 測試完畢后恢復斷開點連接。

 斷開電流測試線。

注意：切勿將電壓信號錯加在電流回路上，這樣會損壞該儀器和現場設備。電流直接接入時接線要嚴格按照以上所述步驟進行，否則可能會損壞現場設備！

（2） 鉗形電流互感器測量

將標有“A"、“B"、“C"標志的三相鉗表插頭分別接入面板上的A、B、C鉗表接口，按A、B、C正確相序?qū)⑷汇Q表卡在三相電流回路上，此時要注意鉗表的正、反向。

6.4  光電采樣器

如果要校驗被校表的電能誤差，將光電采樣器插頭插入儀表面板上標有“Fin1"、“Fin2"的插座上，將光電采樣器置于被校表正前方，距離被校表表面約25~45毫米之間，觀察后側的多色燈，確定工作狀態：

a.機械表狀態燈 ： 綠；

b.電子表狀態燈：  紅；

c.手動開關狀態燈  橙。

通過聯續按紅色復位鍵1.5秒鐘進行狀態切換，通過調整上下位置，使光束中心照射在被校表圓盤或者電子表的脈沖輸出燈上。在狀態和位置正確后光電采樣器將自動完成對光采樣，不需要人為進行調節。

在手動開關狀態下，主動光呈閃爍狀態。按動復位按鈕一次即觸發輸出一個脈沖。

注意：如果周圍光線變化或光電頭位置移動造成誤發或不發脈沖，再次按下光電頭上的紅色按鈕再對光一次即可。

6.5  功率脈沖

如果被校表為能發脈沖的電能表或其它標準電能表，需要將被校表的功率脈沖接入該儀器，此時依然用光電頭插口。
